CS - プレートバルブ
低圧から中圧のアプリケーションに対応する堅牢なオールラウンダー
カスタマイズされた機能を備えた実証済みのデザイン
CS - プレートバルブは低圧から中圧用のプレート式バルブです。耐衝撃性ポリマー製の非金属バルブプレートのおかげで、CS - プレートバルブは化学、石油化学、技術ガス、電解槽による水素製造などの幅広い用途に対応する堅牢なオールラウンダーです。オプションで提供されるHOERBIGER社開発の高性能ポリマー材料HPにより、CS-プレートバルブはLNGボイルオフのような極低温用途にも使用できます。広く設計された流路と円錐状にフライス加工されたシートとガードは、詰まりに対する高い耐性を提供します。無潤滑運転のためのトライボロジー最適化と水素適合材料により、H2圧縮システムでの安全運転が可能です。
CS - プレートバルブは可動シーリングエレメントが1つだけのシンプルで堅牢な設計のため、メンテナンスが容易で費用対効果に優れ、高い耐久性を発揮します。
CS - プレートバルブ一覧：
USP
- 実証済みのデザイン
- 優れた性能
- 信頼性と耐久性
- 容易なメンテナンス
技術データ
- 主な用途
- 化学、石油化学、技術ガス、水素
- コンプレッサーの回転数：
- 最大800rpm
- 潤滑：
- 潤滑油と非潤滑油
- 最大吐出圧力：
- 60バラ
- 最大吸引圧力：
- 1バラ
- 温度範囲：
- -40°C ～ 230°C (PEEK)
-50°C ～ 160°C (PA)
-160°C ～ 230°C (HP) - モル重量：
- 2 - 50 g/mol
- バルブタイプの直径：
- 67 mm - 310 mm

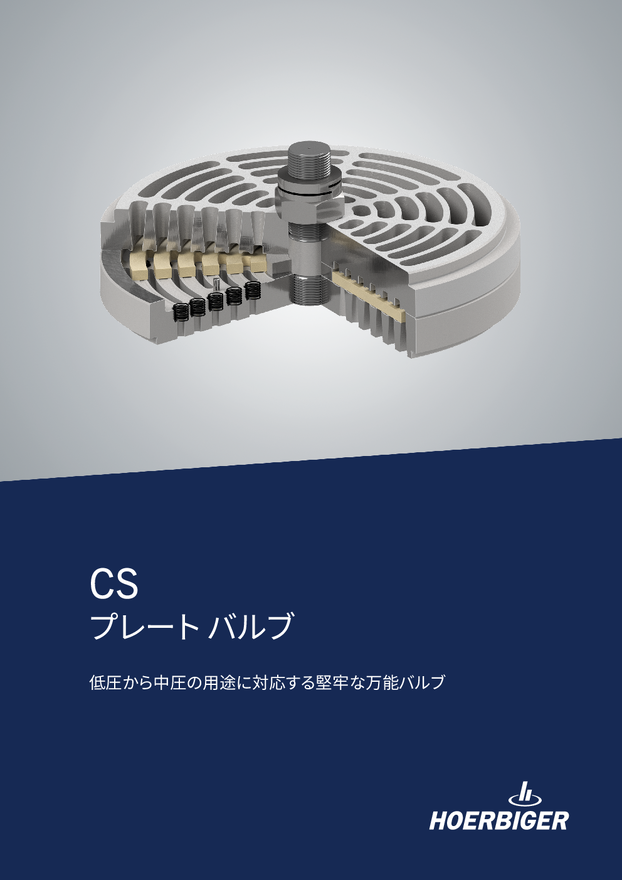

ダウンロード
今すぐダウンロード
PDFファイル
- 179 KB
CS - プレートバルブが優れた性能を保証
CSバルブは世界中で1000以上のプロセスガスアプリケーションでその信頼性と耐久性が証明されています。
一目でわかるメリット
長寿命で高いコンプレッサー稼働時間
特徴
- 繊維強化ポリマーバルブプレート
- トライボロジーに最適化
- 広い流路
- 円錐状に削り出されたシートとガード
メリット
- 鋼鉄の何倍もの耐衝撃性
- 潤滑および非潤滑圧縮に適している
- 目詰まりに対する高い耐性
シンプルで費用対効果の高いメンテナンス
特徴
- シングルムービングシールエレメント
- 簡単な組み立て
メリット
簡単で迅速な修理
低圧でのスループットの向上
特徴
低圧用に最適化されたバルブシート/プレートシーリングランド
メリット
リークの最小化
ダウンタイムを削減する高い信頼性
特徴
- ハイリフトバルブ構成における高動的荷重用に設計されています。
- 液体による付着力を低減
バルブ閉鎖の遅れを回避
メリット
リークの最小化
H2圧縮の安全運転
特徴
耐水素脆性
メリット
簡単で迅速な修理
