XP、CP、CPs - 异型板阀门
工艺或天然气应用
在不牺牲可靠性的前提下实现最佳效率的阀门
在提高压缩机的效率和正常运行时间方面,传统的阀门设计已经走到了尽头。只有通过创新设计才能真正提高压缩机的效率。压缩机气阀是压缩机的心脏,在很大程度上决定着压缩机的整体效率和正常运行时间。为了优化可靠性和节约能源,您需要一种技术先进的气阀来实现这两点。HOERBIGER 的 XP 和 CP 异型板式阀系列结合了满足这些要求的所有特性:PowerPEEK® 板具有极高的效率和出色的流量特性,可确保压缩机的高正常运行时间。此外,在提高使用寿命和高达 50% 的并联效率的同时,还可大幅降低电能和燃料消耗,并减少相关的二氧化碳排放量。不仅如此,由于高度标准化,仓库中不同备件的数量减少了,库存也变得容易了。

效率高、寿命长
PowerPEEK® 和独特的异型阀板设计使阀门具有极高的效率和出色的流量特性。这自动提高了阀门的可靠性和耐用性。更精细的环形截面结构增加了有效流通面积,从而提高了阀门的效率。与传统的阀门密封元件相比,空气动力学设计产生的压降更低,并使少量液体和碎屑得以通过。PowerPEEK® 板还优化了增强纤维的取向,具有极高的强度和坚固性。这就提高了平均无故障时间(MTBF)和平均无故障运行时间(MTBM),并提高了产量。

XP 异型板阀让您始终领先一步。效率、节能、可靠性和使用寿命都是在市场上赢得优势的必要条件,而我们的 XP 阀门正是工艺气体行业往复式设备实现这些改进的理想组件。
优势一览
- 异形板设计和更多流道
- 弹簧保护器可防止线圈与防护罩接触
- 高性能 PEEK® 注塑成型
- 行业效率标杆:有效流通面积比传统阀门高 30 - 50%。即使在低升程时也能实现卓越的效率
- 摩擦优化
- 最佳纤维取向和高抗弯强度。抗冲击性比标准 PEEK 高 4-6 倍。
- 空气动力流道
- 防阻滞设计:波形异型护板和锥形阀座
- ESR 钢(电渣重熔)制成的重型弹簧
- 减少颗粒堆积,提供液体耐受性
- 减少液体造成的粘附力。避免阀门开关延迟。防止过度润滑或液体残留。
- 专为高动态负载而设计
- 行业效率基准
- 高性能阀板
- 摩擦学优化
- 减少易损件的更换频率(延长维修间隔时间)
- 降低主驱动能源成本

- 主要应用:
- 工艺气体
- 最大排放压力:
- 300 巴
- 最大压差:
- 200 巴*
- 最低吸气温度
- -40°C
- 最大放电温度
- 230°C
- 谟尔重量:
- 2-50 克/摩尔
- 最大速度
- 1 500 转/分
- 气缸润滑:
- 润滑油/非润滑油
- 类型直径:
- 86-262 毫米
- * 最大允许压差
- 取决于气体温度。

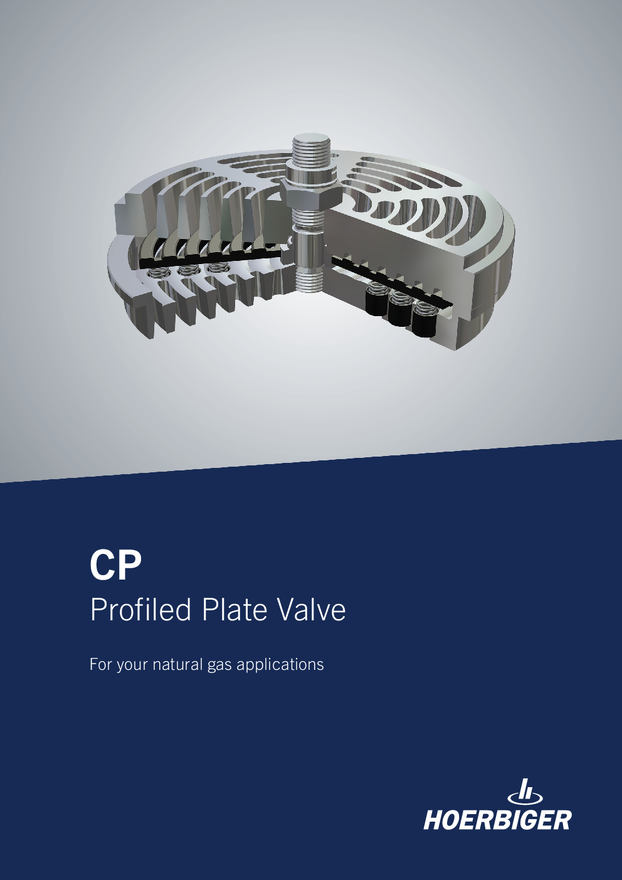

尽管升程极小,但 CP 型板阀技术却能提供最高的效率和出色的关闭性能。此外,HOERBIGER 还开发了 PowerPEEK® 这种创新材料,确保了阀门的坚固性和耐用性,从而延长了阀门的使用寿命,避免了压缩机的意外停机。这些特性对于天然气应用中的压缩机非常重要。
优势一览
- 异形板设计和更多流道
- 弹簧保护器可防止线圈与防护罩接触
- 高性能 PEEK® 注塑成型
- 行业效率标杆:有效流通面积比传统阀门高 30 - 50%。即使在低升程时也能实现卓越的效率
- 摩擦优化
- 最佳纤维取向和高抗弯强度。抗冲击性比标准 PEEK 高 4-6 倍。
有效流通面积大
更低的功率/流量比,使更多马力可用于增加流量
- 空气动力流道
- 防阻滞设计:波形异型护板和锥形阀座
- ESR 钢(电渣重熔)制成的重型弹簧
- 减少颗粒堆积,提供液体耐受性
- 减少液体造成的粘附力。避免阀门开关延迟。防止过度润滑或液体残留。
- 专为高动态负载而设计
- 行业效率基准
- 高性能阀板
- 摩擦学优化
- 减少易损件的更换频率(延长维修间隔时间)
- 降低主驱动能源成本
- 高度标准化
- 减少阀门配置
部件的通用性

- 主要应用:
- 天然气
- 最大排放压力:
- 300 巴
- 最大压差:
- 200 巴*
- 最低吸气温度
- -40°C
- 最大放电温度
- 230°C
- 谟尔重量:
- 12-80 克/摩尔
- 最大速度
- 1 800 转/分
- 气缸润滑:
- 润滑油/非润滑油
- 类型直径:
- 88-212 毫米
- * 最大允许压差
- 取决于气体温度。

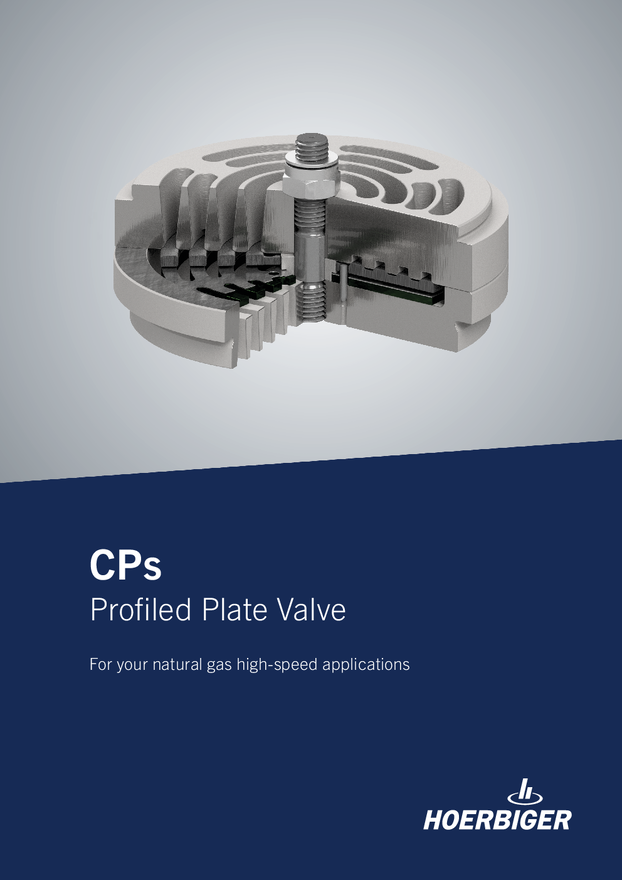

尽管升程极小,但 CPs 异型板阀技术却能提供最高的效率和出色的关闭性能。与传统阀门相比,CPs 阀门的有效流通面积最多可提高 50%,从而提高了生产能力。高性能的 PowerPEEK® 阀板在抗冲击性和强度方面优于其他任何 PEEK 阀板。
不仅如此,由于高度标准化,仓库中不同备件的数量减少了,库存也变得容易了。
这种阀门也是压缩沼气/绿色沼气的理想选择。
优势一览
- 异形板设计和更多流道
- 阻尼板
- 高性能 PEEK® 注塑成型
- 行业效率标杆:有效流通面积比传统阀门高 30 - 50%。即使在低升程时也能实现卓越的效率
- 缓冲阀门和弹簧板的开启冲击。当阀门打开时,可容纳弹簧板的顶端
- 最佳的纤维取向和高抗弯强度。抗冲击性比标准 PEEK 高 4-6 倍。
有效流通面积大
更低的功率/流量比,使更多马力可用于增加流量
- 空气动力流道
- 防阻滞设计:波形异型护板和锥形阀座
- 重型弹簧板
- 减少颗粒积聚,提供液体耐受性
- 专为高速压缩机中的高动态负载而设计
- 减少液体造成的粘附力。避免阀门开关延迟。防止过度润滑或液体残留。
- 行业效率基准
- 高性能阀板
- 重型弹簧板
- 减少易损件的更换频率(延长维修间隔时间)
- 降低主驱动能源成本
- 高度标准化
- 减少阀门配置
部件的通用性

- 主要应用:
- 工艺气体
- 最大排放压力:
- 300 巴
- 最大压差:
- 200 巴*
- 最低吸气温度
- -40°C
- 最大放电温度
- 230°C
- 谟尔重量:
- 12-80 克/摩尔
- 最大速度
- 2 800 转/分
- 气缸润滑:
- 润滑油/非润滑油
- 类型直径:
- 38-90 毫米
- * 最大允许压差
- 取决于气体温度。
